DR-2688是一種專為聚碳酸酯（PC）體系生產而設計的金紅石型二氧化鈦顏料，采用特殊的無機和有機表面處理工藝，有效解決了聚碳酸酯等聚合體加工過程中粘度和亮度降低、色相黃變、材料脆化等問題,能確保聚碳酸酯等工程塑料的光學、力學等性能,具有優異的聚碳酸酯體系抗降解、抗黃變性能。
產品特性：
■ 優異的抗聚碳酸酯降解能力
■ 優異的抗聚碳酸酯黃變能力
■ 優異的加工流動性
■ 超級藍底相和高消色力
典型應用：
DR-2688推薦應用于聚碳酸酯等工程塑料體系，如：
■ 純PC料、PC混合料、PC合金等
■ ABS、PET、PA等工程塑料體系
■ 聚烯烴色母及其共聚物等領域
產品典型技術指標：
|
參數
|
典型值
|
|
TiO2含量，%
|
96.0
|
|
無機表面處理物
|
Al2O3•nH2O
|
|
有機表面處理物
|
有機硅
|
|
吸油量，g/100g顏料
|
13
|
|
105℃揮發物，%
|
0.2
|
|
1在PC注塑板中的顏色
|
L*
|
97.9
|
|
b*
|
1.1
|
|
2在灰色PVC-P中的著色底相（CBU）
|
16.5
|
|
3熔體質量流動速率(MFR)，g/10min
|
10.0
|
|
真密度，g/cm3
|
4.0
|
|
國際標準ISO591分類
|
R2
|
|
美國材料試驗學會ASTM D476分類
|
II
|
注：
1. 在鈦白粉含量為30%的聚碳酸酯注塑板中測試
2. 在鈦白粉含量為4PHR的含增塑劑和炭黑的聚氯乙烯體系（PVC-P）中測試
3. 在鈦白粉含量為30%的聚碳酸酯（熔融指數為10.0g/10min）色母粒中測試
優異的抗聚碳酸酯降解能力
我們通過沖擊強度和拉伸強度等聚碳酸酯制品的力學性能，來反映DR-2688對聚碳酸酯體系的抗降解能力，聚碳酸酯制品的力學性能表現越優異，則鈦白粉對聚碳酸酯體系的抗降解能力越強。

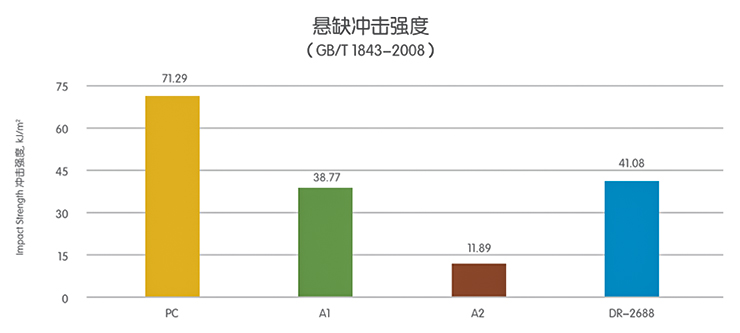

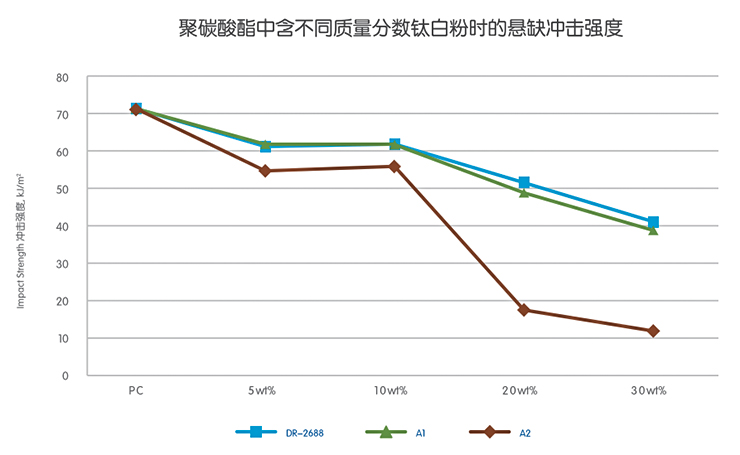

得益于DR-2688特殊的高效的雜質控制技術和優秀的表面處理技術，DR-2688具有優異的抗沖擊能力。
注：
在鈦白粉含量為30%的聚碳酸酯標準樣條中測試.

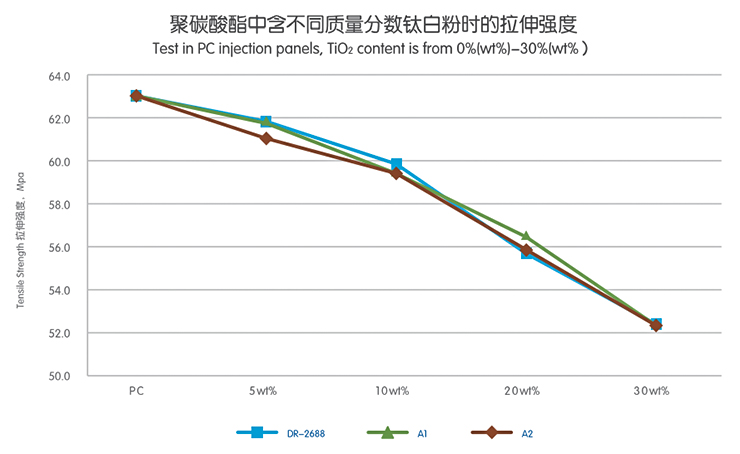

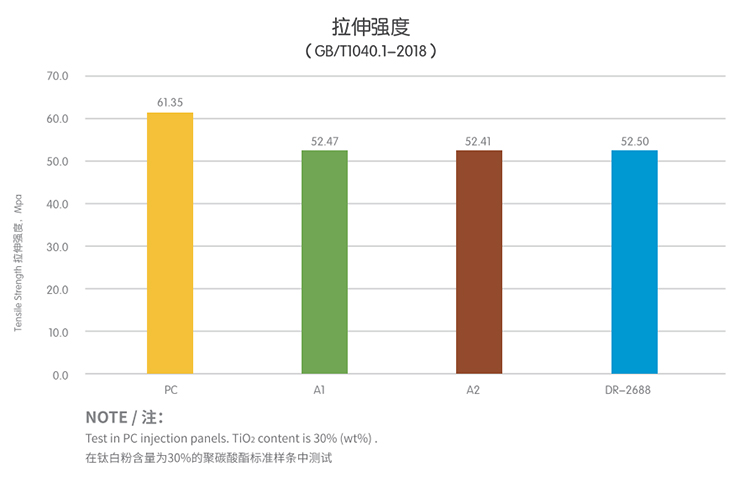

■ 得益于DR-2688特殊的高效的雜質控制技術和優秀的表面處理技術，DR-2688具有優異的拉伸強度。
注：
在鈦白粉含量為30%的聚碳酸酯標準樣條中測試
優異的抗聚碳酸酯黃變能力

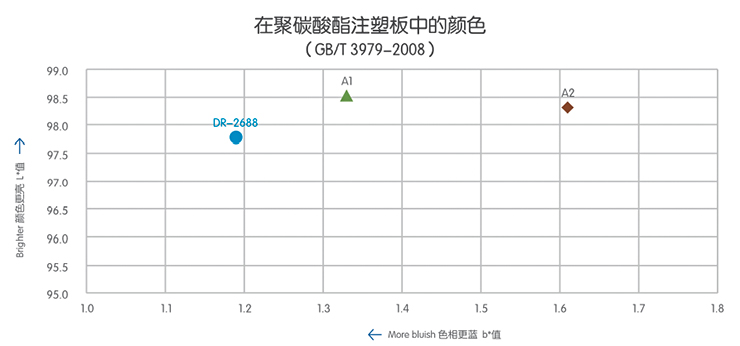

■ 得益于優秀的雜質含量控制技術、強烈的藍底相和杰出的分散性，DR-2688的色相表現接近于優秀的氯化法產品水平，在塑料中具有明亮的帶藍相的白度。
注：
在鈦白粉含量為20%的聚碳酸酯注塑板中測試
優異的加工流動性

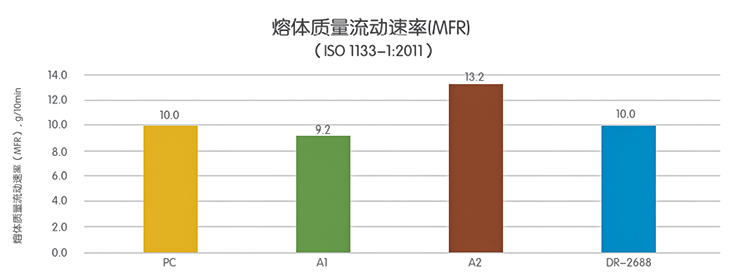

■ 得益于DR-2688特殊的表面處理工藝以及杰出的分散性，DR-2688具有優異的MFR，在聚碳酸酯體系應用領域極具競爭力。
注：
在鈦白粉含量為30%的聚碳酸酯（熔融指數為10.0g/10min）色母粒中測試
超級藍底相和高消色力

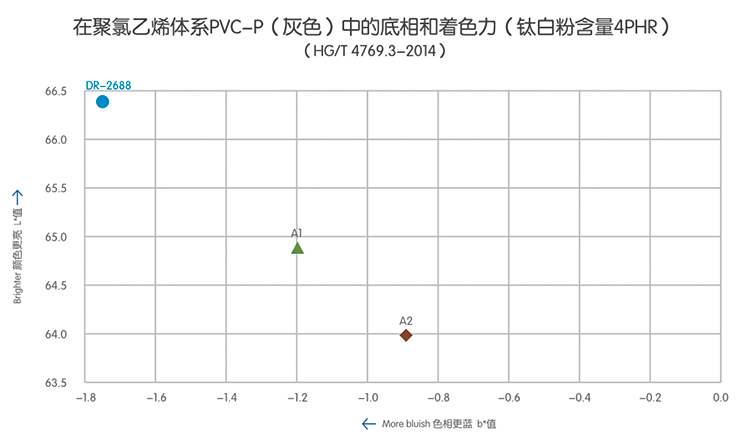

■ 在含增塑劑的灰色聚氯乙烯樹脂(PVC-P)中測試消色力和底相。
■ 得益于集中的粒徑分布和較細的晶粒尺寸，DR-2688具有同類型產品中出眾的超級藍底相和消色力。
■ 超藍底相可以輕易的消除樹脂中天然的黃色相，樹脂本身色相越黃，效果越好，幫助塑料獲得更明亮和令人愉悅的顏色，同時減少群青或酞菁藍的使用，獲得更佳的經濟效益。
■ 較細的晶粒尺寸使得同等質量下的鈦白粉擁有更多數目的粒子，在良好的分散幫助下，可以獲得更優秀的遮蓋力和沖淡能力。
